קריסת גשר מעריב באמצעות פיצוץ חומרי נפץ - היבטי בטיחות כולל תמונות מההכנות לפיצוץ
עודכן ב:23/08/2015
גשר מעריב נפתח לראשונה לתנועה בחודש יולי 1976. אורכו היה 373 מטרים, רוחבו שמונה מטרים, והוא שקל, כולל העמודים הרחבים, 1,350 טון. גובהו המרבי 5.20 מטר ומשקל הרכב שעבר עליו הוגבל ל-30 טון. לפני שהוקם נחשב הצומת מעליו הוא עובר כמורכב וההומה ביותר בישראל. מיד לאחר פתיחתו נקבע שמו הרשמי כ"גשר הנשרים", על שם מבצע אנטבה. גשר מעריב פוצץ ביום שישי האחרון באופן מתוחכם ומבוקר במסגרת פרויקט הרכבת הקלה אשר נכנס לשלב מתקדם, הכולל בין היתר פינוי צירי תנועה ו"ניקוי השטח" בסביבת התחנות וציר התנועה המתוכנן. הסרת הגשר בעזרת פיצוץ בוצע במסגרת העבודות סביב התחנה הגדולה המתוכנת ברחוב קרליבך בתל אביב.
אנו מביאים בזאת לכם הבטים בטיחותיים של פיצוצים מבוקרים בכלל ופיצוץ זה בפרט.
תחיקה ותקינה בנושא פיצוצים
בשנת 1954, נחקקו שני חוקים בתחום הבטיחות בעבודה:
1. חוק ארגון הפיקוח על העבודה, התשי"ד-1954, שהסדיר את מערך הבטיחות הארצי ואת מערך הבטיחות הפנים-מפעלי ושמכוחו הוקם המוסד לבטיחות
ולגיהות,
2. חוק חומרי-נפץ, התשי"ד–1954, שהסדיר את השימוש בחומרי נפץ לצורך ביצוע פיצוץ. הוראות החוק לא חלות על:
א. הגופים הפטורים: צה"ל, מ"י, שב"ס;
ב. כלי יריה כמשמעותו בחוק כלי היריה, תש"ט-1949;
ג. מפעל או שלוחה פלוניים ממערכת הבטחון, ששר הבטחון הודיע עליהם בכתב.
תקנות חומרי נפץ (מסחר, העברה, ייצור, החסנה ושימוש), התשנ"ד–1994 תוקנו בתוקף סמכות, שניתנה בשלושה חוקים:
1. חוק חומרי נפץ, התשי"ד-1954,
2. פקודת הבטיחות בעבודה (נוסח חדש), התש"ל-1970
3. חוק רישוי עסקים, התשכ"ח-1968. התקנות מגדירות, בין היתר, שני מושגים שיש להם משמעות רבה לענין הבטיחות בעבודה עם חומרי נפץ:
מונחים, דרישות, וממונים בתחום פיצוצים
שטח הפיצוץ – בעל ערך קשיח: "השטח שבו מבצעים פעולות פיצוץ לרבות 10 מטרים מכל צדדיו";
שטח הסכנה – בעל ערך גמיש, ובכל מקרה גדול יותר משטח הפיצוץ: "שטח שיש בו סכנת פגיעה בנפש או ברכוש, עקב ביצוע הפיצוץ, כתוצאה מהעפת רגמות, מהדף אוויר או זעזועי קרקע". הממונה על הפיצוצים הוא שקובע את ערך שטח הסכנה.
דרישה נוספת היא הצבת שומרים:
- במספר מספיק על גבול שטח הסכנה,
- שכל אחד מהם יניף דגל אדום,
- יזהיר בני אדם וימנע מהם את הכניסה לשטח הסכנה,
- ישמיע אות אזהרה או אות ארגעה, הכל כפי שיורה לו הממונה על הפיצוצים,
- וישאר על משמרתו עד שיינתן אות הארגעה.
בזמן שבין מתן אותות האזהרה ואותות הארגעה, חייב כל אדם בשטח הסכנה למלא אחר הוראות הממונה על הפיצוצים, המפוצץ המקצועי והשומרים, הנוגעות לתנועה בשטח הסכנה וסמוך לגבולותיו.
ממונה על פיצוצים חייב:
1. למלא אחר ההוראות בתקנות המתייחסות אליו, וכן לנקוט אמצעים כדי להבטיח שכל אדם אחר העובד עמו בצוות ימלא אחר הוראות התקנות המתייחסות לאותו אדם;
2. להדריך בנוהלי הבטיחות בעבודה את העובדים המטפלים בחומר נפץ או העוסקים בפעולת פיצוץ;
3. להיות נוכח בכל שלבי פעולת פיצוץ וכל עוד נמצאים בשטח חומרי נפץ;
4. להודיע למפקח העבודה האזורי, בהקדם האפשרי, על כל ליקוי בענייני הבטיחות בעבודה, שלא הצליח לנקוט מיד באמצעים מתאימים לתיקונו, במידה שהדבר נוגע,
במישרין או בעקיפין, לאחסנה או העברה של חומר נפץ או לשימוש בו.
5. לנקוט כל אמצעי, גם אם לא נזכר במפורש בתקנות, כדי למנוע תאונה או נזק לרכוש משימוש בחומרי נפץ;
6. לנהל יומן פיצוצים.
רשאים לטפל בחומרי נפץ רק מורשים:
- ממונה על הפיצוצים,
- מפוצץ מקצועי (עובד בעל נסיון בטיפול בחומרי נפץ ובפעולות פיצוץ שהוא הדריכו לשמש לידו כמפוצץ מקצועי)
- ועוזר (פועל לפי הוראותיו ובהשגחתו הישירה של הממונה על הפיצוצים).
חל איסור על עבודת אדם בודד בשטח הפיצוץ.
פיצוץ גשר מעריב
על פי התקנות גשר מעריב נמצא בשטח בנוי: "בו נמצאים מבנים או בנינים בתחום 300 מטרים משטח הפיצוץ".
בפיצוץ בשטח בנוי מחייבות התקנות לנקוט באמצעים למניעת פגיעות:
- שימוש בנפצי השהייה,
- הגבלת כמות חמרי הנפץ, למניעת זעזועי קרקע והדף אוויר העלולים להזיק למבנים או לבנינים וכן למניעת העפתן של רגמות
- וכיסוי שטח הקדחים באופן שתימנע העפת רגמות ופגיעה בנפש וברכוש (תמונה 4)
במסגרת הגבלת כמות חומרי הנפץ, בוצעה החלשת עמודי התמך של הגשר: ראשית בכל עמוד בוצעו ארבעה קידוחים בפינות מסגרת מלבנית (תמונה 1), אחר כך ניסרו את המסגרת באמצעות דיסק מיוחד ופערו מעין חלון במרכז העמוד במפלס הכביש (תמונות 2-3). כך נדרש פחות חומר נפץ לצורך הקרסת העמודים.
את הקדחים לטעינת חומרי הנפץ כיסו-עטפו ביריעות מיוחדות למניעת העפת רגמות (תמונה 4).
התקנות אף דורשות, שבמבנים קרובים הרגישים לרעידות, זעזועים או תנודות קרקע עקב ההפלה יותקנו, במידת הצורך, אמצעי ריפוד על כל השטח שעליו יופל המבנה.
המוסד לבטיחות ולגיהות הוא רשות ההכשרה הלאומית לממונים על פיצוצים:
- הכשרת היסוד היא קורס ממונים על פיצוצים (הקורס מוכר לעניין חוק קליטת חיילים משוחררים, התשנ"ד-1994, כך שניתן לעשות שימוש בכספי הפקדון לצורך תשלום מלוא שכר הלימוד)
- וקיימות הכשרות המשך, השתלמויות מקצועיות שאושרו ע"י מפקח/ת עבודה ראשי/ת והנדרשות לצורך חידוש הסמכה (אחת לשנתיים).
לא מכבר התקיים במינהל הכשרה והדרכה טקס חלוקת תעודות גמר קורס ממונים על פיצוצים מחזור 11/2014. בין הבוגרים ממונה על פיצוצים גב' עדן אוזנה, שנטלה חלק פעיל בהכנות ובפיצוץ גשר מעריב.
 |
 |
תמונה1: אחד מעמודי התמך של הגשר, מפלס הכביש: במרכז;
4 קידוחים למלוא עומק העמוד בזוויות המסגרת המלבנית המסומנת המיועדת לניסור (למטה מימין: הגלילים, תוצרי, הקידוחים) בהיקף: קדחים מסומנים להחדרת חומר הנפץ. |
תמונה 2: גב' עדן אוזנה, ממונה על פיצוצים בטקס חלוקת תעודות קורס ממונים על פיצוצים מחזור 2014 |
 |
 |

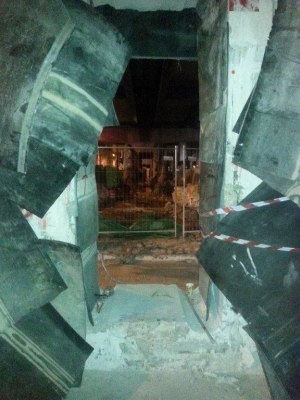

| תמונה 3: מתקינים את הדיסק לניסור המסגרת המלבנית (התמונה צולמה מצידו השני של העמוד) |

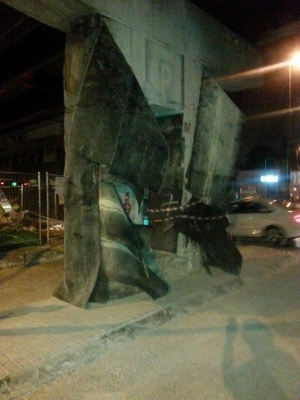

תמונה 4: העמוד לאחר ניסור המסגרת המלבנית – מבט ממחצית הגשר לעבר קצהו. הקדחים להחדרת חומרי הנפץ מכוסים ביריעות למניעת העפת רגמות |
 |
| תמונה 5: כיסוי שטח הקדחים באופן, שתימנע העפת רגמות ופגיעה בנפש וברכוש |
מקור:אברהם (אבי) אילון, מינהל הכשרה והדרכה, מדריך בכיר, חומרי הנפץ וזיקוקין די-נור, המוסד לבטיחות ולגיהות.
