תשובת השבוע ממרכז המידע 28.08.05
השאלה:
מהם המרחקים החוקיים מקווי חשמל עיליים?

  1. בחקיקה הישראלית צוינו מרחקים מתחת לקו מתח עילי בהתייחסויות שונות לעיתים ישירות ולעיתים באופן עקיף .
    להלן :
  2. "תקנות החשמל (התקנת רשתות חשמל עיליות במתח עד 1,000 וולט), התשנ"ה-1995" התקנות מגדירות התקרבות למבנה גם בחלקו העליון ( דהיינו גובה הקו מעל המבנה ), כלל המעטפת, להלן :
    בפרק ב' - מוליך והתקנתו.
    תקנה 9 גובה מוליך , גובה מזערי של מוליך מעל פני הקרקע .
    (1) 6.0 מטר מעל דרך שרוחבה המוכרז עולה על 30 מטרים.
    (2) 5.5 מטרים מעל דרך שרוחבה המוכרז עד 30 מטרים .
    (3) 5.0 מטר מעל מקום עביר לכל רכב שאינו דרך.
    (4) 4.5 מטרים במקום שאינו עביר לכלי רכב.

    תקנה 10 רשת מעל מגרשי ספורט תותקן בכבלים או בצרור בלבד בגובה מיזערי מעל פני הקרקע של 4.5 מטרים .
    בפרק ה' - הצטלבות או התקרבות בין רשת לבין קווי בזק או אנטנה .
    תקנה 47
    (א) בהצטלבות רשת עם אנטנה אופקית תהיה הרשת בכבל או בצרור.
    (ב) המרחק המיזערי בין רשת עם מוליכים ללא בידוד לבין עוגן של אנטנה יהיה 2 מטרים למוליך הקרוב ביותר ,העוגן יהיה מתחת לרשת.
    (ג) המרחק המיזערי בין תורן אנטנה אנכי למוליך רשת ללא בידוד הקרוב ביותר יהיה 2 מטרים .
    (ד) אם הרשת בכבל או בצרור יכול להיות המרחק המיזערי 0.65 מטרים, וכן יכול שהעוגן יותקן מעל הרשת.

    בפרק ו' - התקרבות של מוליך רשת לעץ .
    תקנה 48     (א) ברשת עם מוליכים ללא בידוד אסור שייווצר מגע עם העץ.
    (ב) רשת בכבל עילי או בצרור מותר שיהיה מגע בינם לבין העץ .




    בפרק ז' - הצטלבות או התקרבות בין רשת למבנה .

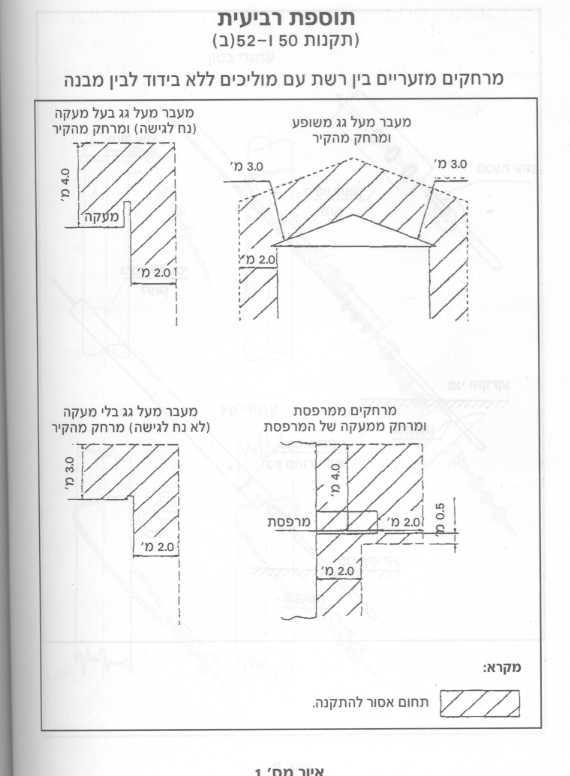

    תקנה 50.     מרחק מיזערי בין מוליך ללא בידוד לבין מבנה ,מוגדר באיור מס' 1 שבתוספת הרביעית. מרחק מעל גג משופע 3.0 מטר, ומהקיר 2.0 מטר, מעבר מעל גג בעל מעקה 4.0 מטר, ומרחק מהקיר 2.0 מטר ,מרחקים ממרפסת 4.0 מטר וממעקה של מרפסת 2.0 מטר , מרחק מעבר מעל גג בלי מעקה 3.0 מטר ומקיר 2.0 מטר.
    באם קיים חלק בולט על הגג המרחק המיזערי בינו לבין מוליך הרשת 2 מטרים.

    ראה איור מס' 1 שבתוספת הרביעית.

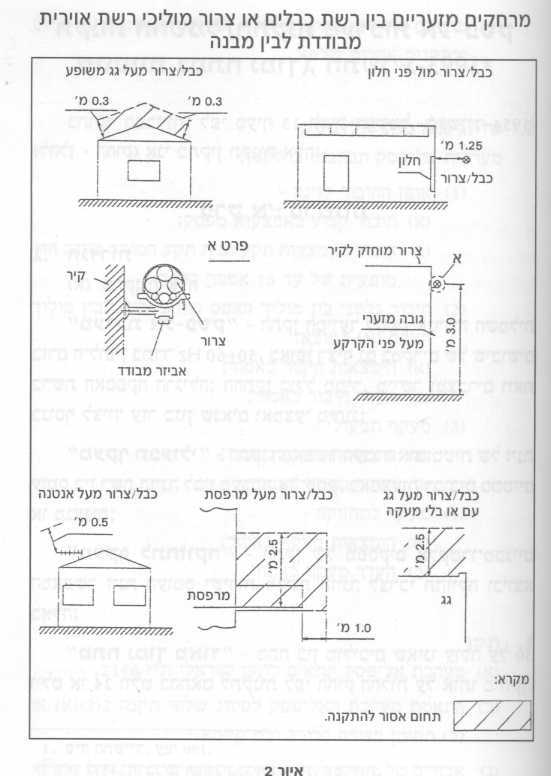

    תקנה 52 - מרחקים מיזערים בין כבל או צרור על מבנה או בקרבתו יהיה בהתאם לאיור מס' 2 שבתוספת הרביעית . כבל /צרור מול פני חלון 1.2 מטר, כבל/צרור מעל גג משופע 0.3 מטר, צרור מחוזק לקיר גובה מעל פני הקרקע 3.0 מטר ,כבל/צרור מעל גג עם או בלי מעקה 2.5 מטר, כבל/צרור מעל מרפסת 2.5 מטר, כבל /צרור מעל אנטנה 0.5 מטר.

    ראה איור מס' 2 שבתוספת הרביעית .


  3. "תקנות הבזק והחשמל (התקרבויות והצטלבויות בין קווי בזק לבין קווי חשמל), התשמ"ו-1986" התקנות מגדירות מרחקים בין קווי הרשת לבין קווי בזק .
    פרק ב' : קווי חשמל עיליים
    סימן א - קו חשמל עילי במתח נמוך
    תקנה 3 - התקרבויות בין קווי בזק לקווי חשמל עיליים במתח נמוך .
    א. עדיפות שכל קו יעבור בצד אחר של הדרך .
    ב. הגדרת מרחק אופקי בין קו בזק לקו חשמל עילי עם תילים חשופים ,יהיה6 מטרים. עם תנאים להקלה.
    ג. הגדרת מרחק אופקי בין קו בזק לבין קו חשמל עילי במתח נמוך מבודד יהיה 0.65 מטרים לפחות.
    ד. הגדרת מרחק אופקי בין עמוד חשמל מתח נמוך לבין כבל בזק תת - קרקעי יהיה 0.50 מטרים לפחות . עם תנאים להקלה .

    תקנה 4 - הצטלבות קווי בזק עם קווי חשמל עיליים במתח נמוך .
    (1) קו החשמל יהיה תמיד 0.65 מטר מעל קו בזק .
    (2) המרחק האנכי בין קווי בזק לבין קווי החשמל במקום ההצטלבות 0.65 מטרים לפחות .
    (3) לפחות אחד מהקווים יהיה מבודד במרווח ההצטלבות .
    (4) המרחק האופקי או האנכי ביניהם אם שני הקווים מבודדים יהיה 0.65 מטרים לפחות .
    (5) המרחק אופקי בין עמוד חשמל לקו בזק במרווח ההצטלבות יהיה 1.5 מטרים לפחות .
    (6) המרחק האופקי בין עמוד בזק לבין קו חשמל עילי במתח נמוך במרווח ההצטלבות,יהיה 2 מטרים. עם תנאים להקלה.
    סימן ב- קו חשמל עילי במתח גבוה .
     תקנה 5 - התקרבויות בין קו בזק לקו חשמל עילי במתח גבוה .
    א. המרחק האופקי בין ציר קו החשמל עילי במתח גבוה לבין קו בזק עילי , יהיה 10 מטרים לפחות.עם תנאים להקלה .
    ב. האמור בתקנה 3 ( א ) יחול גם על קווי בזק וקווי חשמל עיליים במתח גבוה .( כל קו יעבור בצד אחר של הדרך ).
    ג. המרחק האופקי בין עמוד חשמל מתח גבוה לבין קו בזק תת- קרקעי ,יהיה 0.5 מטר לפחות.
    ד. באם עמוד חשמל מוארק הוא חלק מקו חשמל עילי במתח גבוה עם נקודת אפס מוארקת ישירות, יהיה המרחק האמור בסעיף קטן (ג) 2 מטרים לפחות . עם תנאים נוספים להקלה.

    תקנה 6 - הצטלבות קו בזק תת- קרקעי . המרחק בהצטלבות בין קו בזק לקו חשמל עילי במתח גבוה שבה קו הבזק במרווח ההצטלבות הוא תת- קרקעי . יהיה המרחק האופקי בין הנקודה הקיצונית ביותר של מרכיב קו החשמל לנקודה הקרובה ביותר של מרכיב קו הבזק 4 מטרים לפחות .

    תקנה 7 - הצטלבות קו בזק עילי . הגדרות מרחקים בין קו בזק לבין קו חשמל עילי במתח גבוה שקו הבזק הוא עילי במרווח ההצטלבות .
    (1) קו החשמל יהיה תמיד עילי.
    (2) קו החשמל יבנה בצורה מחוזקת כמפורט בתוספת .
    (3) המרחק האנכי בין תיל חשמל ותיל בזק במקום ההצטלבות יהיה 3 מטרים לפחות .
    (4) המרחק בין עמודי החשמל במרווח ההצטלבות לא יעלה על 70 מטרים , במקרה של חציית עורק תחבורה ניתן להגדיל את המרווח בין העמודים עד ל- 100 מטרים ובלבד שהחתך של מוליכי החשמל במרווח ההצטלבות יהיה לפחות 95/15 , ממ"ר עשוי אלומיניום-פלדה או שווה ערך מכני מחומר אחר .
    (5) עמוד בזק הקרוב ביותר לקו החשמל במרווח ההצטלבות ימוקם כך באופן שהמרחק האופקי בין הנקודה הקיצונית ביותר של מרכיב קו החשמל לנקודה הקרובה ביותר של מרכיב קו הבזק יהיה 4 מטרים לפחות .
    (6) מרחק קו בזק במרווח ההצטלבות לבין מרכז קטע הקו שבין עמודי החשמל יהיה רחוק ככל האפשר ,אך לא פחות מ- 4 מטרים מעמוד החשמל.



    סימן ג. קו חשמל עילי במתח עליון

    תקנה 8 - הצטלבות קווי בזק עם קווי חשמל במתח עליון . קו הבזק במרווח ההצטלבות עם קו חשמל במתח עליון יהיה תת- קרקעי , ועמוד קו הבזק הקרוב ביותר לקו החשמל ימוקם באופן שהמרחק האופקי בין הנקודה הקיצונית ביותר של מרכיב קו החשמל לנקודה הקרובה ביותר של מרכיב קו הבזק העילי יהי 10 מטרים לפחות . עם תנאים להקלה.

    תקנה 9 - כבל בזק תת- קרקעי בקרבת עמוד חשמל מתח עליון . המרחק של קו בזק תת- קרקעי מעמוד חשמל מתח עליון יהיה לפחות 10 מטרים.

    תקנה 10 - התקרבויות ואמצעי הגנה .הגדרה שאמצעי ההגנה וההתקרבויות בין קו בזק עילי או תת- קרקעי לבין קו חשמל עילי או תת- קרקעי יהיו בהתאם לחישובי ההשפעות האלקטרו מגנטיות של קו החשמל על קו הבזק .

  4. תקנות רישוי עסקים (אחסנת נפט), התשל"ז-1976.
    בהם מוגדרים מרחקים של קווי חשמל ממתקני נפט ופריטי ציוד מהם ניתן להסיק .
    בתקנה 13 א מרחקים מקווי חשמל (תיקון התשמ"א)
    13א .(א) המרחק האפקי ממרכז קו מתח נמוך עד 1,000 וולט בעל תילים לא מבודדים לפתח מכל וליחידת ניפוק יהיה 5 מטר לפחות.
    (ב) המרחק האפקי ממרכז קו מתח גבוה עד 33 ק"ו עם תילים לא מבודדים לפתח מכל או ליחידת ניפוק יהיה 9 מטר לפחות בשטח בין עירוני ו-8 מטר לפחות בשטח עירוני.
    (ג) המרחק האפקי בין התיל החיצוני של קו מתח גבוה מעל ל-33 ק"ו יהיה -
    (1) לגבול המיתקן - 10 מטר לפחות;
    (2) לפתח מכל, ליחידת ניפוק לנפט סוג א' ולגפ"מ - 25 מטר לפחות;
    (3) לפתח מכל, ליחידת ניפוק לנפט סוג ב' או ג' - 15 מטר לפחות.
    (ד) בחוות מכלים ובחוות גפ"מ כל קו מתח חשמלי עילי אשר יכול לשחרר מספיק אנרגיה להדלקת תערובת נפיצה על-ידי ניתוק, קצר או הארקה יגמר מחוץ לאזור המכלים ומחוץ למערכת הניקוז של נפט סוג א'"

  5. הגבלה נוספת אשר יש להתייחס אליה ,היא ביצוע עבודות עם כלים מכנים באתר האחסנה כגון מנופים ,אזי קיימת התייחסות למרחק מינימלי של ביצוע העבודה בקרבת קווי חשמל . ההתייחסות מופיע בתקנות הבאות :
    בתקנות הבטיחות בעבודה (עבודות בניה), התשמ"ח-1988"
    תקנה 164(א) עבודה בקרבת קווי חשמל לתקנות הנ"ל קובעת כדלקמן:
    " לא תבוצע כל עבודה באתר במרחק קטן מ-3.25 מטרים מתילים של קווי חשמל במתח עד 33,000 וולט, או במרחק קטן מ-5 מטרים מתילים של קווי חשמל במתח העולה על 33,000 וולט, אלא בתנאים האמורים בתקנה משנה (ב);"
    ב) על אף האמור בתקנת משנה (א), אם מתבצעת העבודה במרחקים קטנים מן האמור בה, יש לנקוט צעדים אלה:
    (1) העבודה לא תבוצע אלא אם כן הקווים מנותקים ממקור אספקת המתח;
    (2) אם הדרישה לפי פסקה (1) אינה מעשית בנסיבות הענין, יינקטו אמצעים מיוחדים כגון התקנת מחיצות או גדרות למניעת מגע ישיר, או בלתי ישיר, של אדם בתילים של קווי חשמל הנמצאים תחת מתח;
    בעת התקנה או פירוק של מחיצות או גדרות כאמור, יהיו הקווים החשמליים מנותקים ממקור אספקת המתח.
    (ג) עבודה או תנועה בקרבת קווי חשמל תתבצע כך שתימנע כל נגיעה בתילי החשמל או העמודים, לרבות ציודם, יסודותיהם או עוגניהם, או התקרבות יתר אליהם.
    (ד) לא ישונו פני הקרקע בקרבת עמודי החשמל, יסודותיהם, עוגניהם או מתחת לתילי החשמל אלא אם כן אושר הדבר בכתב בידי חברת החשמל לישראל בע"מ; אישור כאמור ימצא באתר בצמוד לפנקס הכללי

  6. קיימים נהלים פנימיים של חברת החשמל בהם מוגדרים מרחקי בטיחות:
    א. "דרישות טכניות להעברת קווי מתח גבוה בשטחים שונים " מס' הנוהל 733-022-021-008. מעודכן לתאריך 1.12.2003.

    ב. " העברת קווי מתח עליון ועל - עליון בשטחים שונים "
    מס' הנוהל- 733-002-021-011    . בתוקף מתאריך 1.4.05 .

  7. מרחקי התקרבות מבחינת בטיחות קרינה .
    מרחקי התקרבות בין קווי רשת עיליים למבנים מבחינת בטיחות קרינה (חשיפה כלל הציבור - Public Exposure)


    מופיעים בפרסום :
    "חשיפת אוכלוסייה לקרינה אלקטרומגנטית בתדר רשת החשמל" וממנו מתוך החוברת הבאה " ועדת המומחים לעניין שדות מגנטיים מרשת החשמל " דו"ח מסכם מרץ 2005 .
    בסעיף 2.2 מתקנים חדשים ( תכנון הקמה והפעלה ) .
    תת- סעיף 2.2.1. קווי הולכה וחלוקה .     מצוין " מרווחי בטיחות " בין קווים לבין מבנים מאוכלסים , כאשר מדובר בקווים עיליים לסוגיהם השונים . ראה עמודים 7,8,בדו"ח.
    ניתן להוריד את הדו"ח בשלמותו באתר האינטרנט של משרד לאיכות הסביבה בכתובת כדלקמן:
    http://www.sviva.gov.il/Enviroment/Static/Binaries/Articals/vadat_mumchim_1.pdf

(דוד זיו , 33642)
